Come rilevare il materiale contraffatto del collettore 316

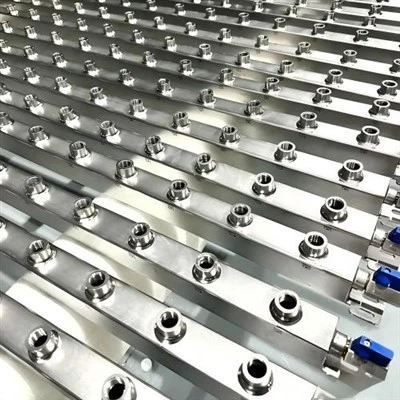

Un collettore di raffreddamento a liquido 316 arriva al bacino di ricezione. Il certificato della fabbrica riporta "316L". Il prezzo era inferiore del 18% rispetto a ogni altra quotazione. Sei settimane dopo, il collettore che dovrebbe sopravvivere a un circuito di glicole clorurato mostra una colorazione color tè-sulle punte di saldatura. Questa non è usura. Questo è molibdeno che non è mai stato lì.
Gli acquirenti in Giappone, Germania e Stati Uniti ricevono sempre più acciaio inossidabile 304 venduto come 316 o 316 inviato tramite un distributore che ri-stampa il numero di colata. Il materiale è vero acciaio. La designazione della lega no. Questo articolo ti offre cinque controlli-verificabili sul campo - la maggior parte dei quali non costa altro che un magnete, una bottiglia di soluzione e 20 minuti del tempo del tuo tecnico di controllo qualità.
- Perché 304 viene venduto come 316
- Controlla il certificato della cartiera 1 -
- Controlla 2 - Spot Test del molibdeno
- Controlla l'integrità della saldatura 3 -
- Controlla la coerenza dimensionale di 4 -
- Controlla il sistema di qualità del fornitore 5 -
- Ricezione del piano d'azione per l'ispezione
- Domande frequenti
Perché 304 viene venduto come 316 collettori di raffreddamento a liquido
Il divario di prezzo tra 304 e 316 è l'intero motivo. 316L trasporta il 2,0–3,0% di molibdeno in peso e il molibdeno viene scambiato a circa 8–10 volte il prezzo del ferro. Un fornitore che sostituisce il 304 mantiene il costo del molibdeno e intasca la differenza. Su un ordine di 5 tonnellate, il divario raggiunge le cinque cifre in USD.
La sostituzione è difficile da cogliere perché i due gradi sono metallurgicamente vicini. Entrambi sono austenitici. Entrambi sono non-magnetici allo stato ricotto. Entrambi lucidano con la stessa finitura a specchio.
Ciò che li separa è ciò che accade in servizio. I refrigeranti a base di glicole-nei circuiti CDU dei data center concentrano i cloruri nel corso di anni di cicli di rabbocco-. Un collettore 316L progettato per questi circuiti tollera la vaiolatura del cloruro. Un collettore 304 con la stessa finitura del foro Ra inferiore o uguale a 0,4 μm inizia a vaiolarsi nella zona interessata dal calore della saldatura-entro 12–24 mesi. Quando vedi la colorazione, la vaiolatura ha già fatto breccia nel muro.
Tre modelli di sostituzione dominano il mercato:
Controlla 1 - Leggi il certificato della cartiera rispetto a ASTM A312, non la parola "316"
Un certificato di fabbrica 316L autentico indica lo standard, non solo il grado. Cerca "ASTM A312 / A312M" o "JIS G3459" come specifica in vigore, quindi verifica tre numeri rispetto ai limiti delle specifiche.
| Elemento | Requisito 316L (ASTM A312) | 304 Requisito | Bandiera Rossa |
|---|---|---|---|
| Molibdeno (Mo) | 2.00–3.00% | Non richiesto (meno o uguale allo 0,75% residuo) | Mo quotato ma inferiore al 2,00% |
| Nichel (Ni) | 10.0–14.0% | 8.0–10.5% | Ni all'8,2% con etichetta "316". |
| Carbonio (C) | Inferiore o uguale allo 0,030% | Inferiore o uguale allo 0,08% | C superiore allo 0,030% su un grado "L". |
Un certificato che elenca "316" senza nominare ASTM A312 o JIS G3459 non è un certificato. È una parola di grado su un foglio di carta. Chiedi al fornitore il numero di calore originale del mulino e il nome del mulino emittente - un calore reale è riconducibile a una fusione specifica e i contraffattori riutilizzano i numeri di calore da ordini legittimi.
Confronta-il numero di colata con la politica di conservazione del rapporto di prova dei materiali del fornitore. Secondo la norma ISO 9001, la documentazione di tracciabilità dei lotti viene conservata per un periodo definito - in genere minimo 90 giorni. Se il fornitore non è in grado di produrre il certificato di fabbrica originale su richiesta, si tratta di una lacuna nella documentazione, non di un ritardo nella documentazione.
Controlla 2 - Spot test del molibdeno: 5 minuti, meno di $ 30
Il test spot sul molibdeno è il controllo sul campo più veloce per 316 rispetto a 304. Utilizza un kit di reagenti in due-parti - in genere una soluzione acida che produce una reazione colorata la cui intensità è correlata al contenuto di Mo.
Il test è semi-quantitativo. Rilevarà ogni volta una sostituzione completa di 304 e contrassegnerà un basso-Mo 316 che scende al di sotto del 2,0%. Non risolverà il 2,4% dal 2,8% - poiché è necessario un ICP-OES da laboratorio o uno spettrometro a scintilla.
Per le implementazioni critiche dei data center IA, abbina il test a campione a una verifica di laboratorio per ogni calore in entrata. Una singola analisi ICP-OES conferma tutti gli elementi di lega rispetto a ASTM A312 in un unico passaggio e il report diventa un record di qualità difendibile.
Cosa dice effettivamente il test in loco alla squadra ricevente?Si tratta principalmente di uno strumento di screening rapido per distinguere l'acciaio 316 dagli acciai inossidabili inferiori-Mo. Dovrebbe essere trattato come un controllo di ispezione in ricezione piuttosto che come un sostituto dell'analisi chimica di laboratorio quando l'applicazione è critica.
Controlla 3 - Cosa ti dice la saldatura sull'integrità del grado
Il comportamento della saldatura differisce in modo misurabile tra 304 e 316 e la differenza si manifesta in modo che un ispettore ricevente possa leggerla.
Il maggiore contenuto di molibdeno del 316L riduce il rischio di formazione della fase sigma-durante la saldatura e produce una tinta termica leggermente più scura a un dato amperaggio. Un sostituto 304 saldato con gli stessi parametri mostra tipicamente una tinta più chiara e brillante - un saldatore TIG esperto che legge il colore del cordone può segnalare la mancata corrispondenza prima che lo faccia il laboratorio.
Più certificazione ISO 9001 che tinta: le saldature 316L mostrano una risposta magnetica leggermente più elevata nella zona termicamente-influenzata rispetto al 304 in condizioni di saldatura identiche, poiché la chimica del cuscinetto Mo-sposta il bilanciamento della ferrite delta-. Questo non è un test sul campo superato/fallito, ma è un segnale di screening quando un tecnico di controllo qualità ricevente vede una saldatura la cui tinta e lettura della ferrite si discostano dai campioni di riferimento del fornitore.
Per i collettori in cui si tiene già un campione di riferimento da un calore confermato-316L, il confronto fianco a fianco-a-di due saldature con illuminazione identica mette in luce le differenze di tinta in pochi secondi. Il campione di riferimento è la più grande responsabilità del fornitore se ha mai sostituito un lotto: conservane uno per ogni calore che accetti.
Controlla la coerenza dimensionale di 4 - tra i batch
Il materiale contraffatto raramente si presenta da solo. I fornitori che sostituiscono la qualità spesso sostituiscono la tolleranza del processo allo stesso tempo, perché la stessa pressione sui margini guida entrambi.
Esegui un controllo della coerenza del batch su qualsiasi ordine di collettore superiore alla quantità del prototipo:
Un collettore 316L autentico proveniente da un processo controllato mantiene la tolleranza del diametro esterno rispetto alle specifiche di disegno - per i tubi di raffreddamento a liquido di precisione, che in genere è ±0,05 mm sulle interfacce lavorate. Un lotto sostituito generalmente si sposta a ±0,15 mm o più e la deriva non è casuale - ma viene raggruppata per data di produzione, rivelando il punto di commutazione.
La deriva da centro-a-centro dell'interfaccia è il sintomo sul campo che è emerso in un progetto di infrastruttura AI saudita che ho esaminato: i primi due lotti sono stati installati in modo pulito, il terzo lotto ha richiesto una rielaborazione sul 40% dei collettori perché la spaziatura dell'interfaccia si era spostata all'esterno della finestra di accoppiamento. La causa principale è riconducibile a un cambiamento di materiale e processo dopo il ciclo di qualificazione.
La misurazione dello spessore delle pareti a ultrasuoni utilizza un trasduttore standard a doppio-elemento calibrato su un blocco di riferimento di spessore noto alla velocità del suono della lega. Si noti che la velocità del suono differisce leggermente tra 304 e 316 - una sostituzione del fornitore può produrre uno scostamento sistematico nella lettura dello spessore dell'1–2% su un misuratore non calibrato, che è un altro segnale secondario.
Controlla 5 - Leggi il sistema di qualità del fornitore, non il campione
Il campione che riceverai è il massimo sforzo del fornitore. Il lotto che ricevi 6 mesi dopo è il loro vero processo. Valuta ogni fornitore in base a ciò che governa la seconda consegna, non la prima.
Cerca questi indicatori di livello del sistema- presso un fornitore di collettori di raffreddamento a liquido 316:
Un produttore con questi controlli e 11+ anni di produzione, 12.000 tonnellate di capacità annua e 600+ progetti dei clienti dispone dell'infrastruttura di tracciabilità per individuare una sostituzione prima che lasci il molo. Una società commerciale che acquista da tre stabilimenti e rietichetta-non ha nulla di tutto ciò.
Passaggi di azione: integrare il rilevamento della contraffazione nella ricezione
Documentazione materiale
☐ ASTM A312 / JIS G3459 identificato
☐ Numero di batteria originale disponibile
☐ Identificato stabilimento emittente
☐ La composizione chimica corrisponde al grado richiesto
☐ Contenuto di molibdeno verificato
Ispezione fisica
☐ Stato della superficie controllato
☐ Aspetto della saldatura rispetto al riferimento
☐ OD misurato
☐ Spessore della parete misurato
☐ Spaziatura dell'interfaccia controllata
Laboratorio/Verifica
☐ Mo test in loco completato
☐ Fotografia conservata
☐ Tracciabilità del campione registrata
☐ ICP-OES completato dove richiesto
Sistema Qualità Fornitori
☐ Documentazione ISO 9001 disponibile
☐ Documentazione ISO 3834 disponibile
☐ Sono disponibili registrazioni dei test di tenuta-
☐ Tracciabilità del calore mantenuta
☐ Verifica di terze parti-disponibile quando richiesta
316L vs 304: La decisione sugli appalti
La verifica dei materiali non riguarda solo l’individuazione della sostituzione. Il team di approvvigionamento dovrebbe anche capire perché è stato selezionato in primo luogo il grado specificato.
| Fattore di approvvigionamento | Acciaio inossidabile 304 | Acciaio inossidabile 316L | Segnale decisionale |
|---|---|---|---|
| Resistenza alla vaiolatura | Inferiore | Maggiore con l'aggiunta di Mo | 316L per ambienti con cloruro/glicole |
| Acqua pura/deionizzata | Comunemente adatto | Adatto | 304 può offrire un vantaggio in termini di costi |
| Liquido refrigerante a base di glicole- | Dipendente dall'applicazione | Maggiore resistenza alla corrosione | Valutare attentamente la chimica del liquido refrigerante |
| Costo del materiale | Inferiore | Più alto | Confronto con il rischio del ciclo di vita |
| Infrastrutture critiche di raffreddamento dell'intelligenza artificiale | Dipendente dal progetto | Scelta comune per ambienti esigenti | Dai priorità alla chimica verificata e alla tracciabilità |
Per un confronto più ampio sulla selezione dei materiali-, consulta laGuida alla selezione dei materiali dei collettori di raffreddamento a liquido 316 vs 304.
Conclusione: il costo di sbagliare viene pagato a valle
Un collettore di raffreddamento a liquido 316 contraffatto non si guasta sul tuo dock. Si guasta dopo 12-24 mesi di servizio, all'interno di una CDU o di un circuito rack che trasporta già refrigerante, è già caricato e ha già superato la finestra di manutenzione pianificata. Il costo del rilevamento è un kit di test spot e 30 minuti per ogni calore. Il costo di un guasto è costituito da uno scarico del refrigerante-, da una nuova tubazione e da una routine di avvio -{10}} ritardata del rack da pianificare, economica da prevenire.
Se il tuo team ricevente non può ancora eseguire il test a campione del molibdeno sui calori in entrata o se desideri un fornitore di collettori di raffreddamento a liquido 316 che possa fornire il certificato del mulino, il rapporto ICP-OES e i registri di saldatura ISO 3834 prima della spedizione della prima unità, invia il disegno del collettore e la tolleranza DE/parete/interfaccia richiesta al nostro team di tecnici. Rispondiamo alle revisioni dei disegni entro 24 ore e invieremo campioni di riferimento confermati 316L insieme al preventivo.
Ultimo aggiornamento: febbraio 2025
È necessario verificare un collettore 316L prima della produzione?
Invia il disegno del collettore, i requisiti dei materiali, la tolleranza diametro esterno/parete, la spaziatura dell'interfaccia e le specifiche del refrigerante al team di tecnici per la revisione.
Domande frequenti
D: Qual è il modo più veloce per distinguere l'acciaio inossidabile 316 dall'acciaio inossidabile 304 sul campo?R: Il test spot del molibdeno. Utilizza un kit di reagenti in due-parti, richiede 5 minuti per campione e costa meno di $ 30 per test sufficienti a coprire diversi cicli.. 316L sviluppa una forte reazione di colore scuro dal suo contenuto di molibdeno pari al 2,0–3,0%; 304 mostra poco o nessun colore. Il test rileva in modo affidabile la sostituzione completa del 304 e segnala il basso-Mo 316 al di sotto del minimo ASTM A312, anche se non risolverà le piccole differenze tra due colate 316L.
R: Sì, e la sostituzione è comune. Entrambi i gradi sono austenitici e non-magnetici allo stato ricotto, quindi un test magnetico non li distingue. Il certificato del mulino è il controllo primario e i certificati contraffatti o i numeri di calore riutilizzati lo annullano. Il test spot sul molibdeno e la conferma di laboratorio ICP-OES sono i due controlli che rilevano la sostituzione prima dell'installazione.
R: Per i collettori non-critici, è adeguato il test a campione su un campione per calore. Per le implementazioni di data center AI e loop CDU in cui un guasto comporta un drenaggio del refrigerante-e un ritardo del rack, abbina il test a campione con un'esecuzione ICP-OES per calore in entrata. Il rapporto di laboratorio conferma tutti gli elementi di lega rispetto a ASTM A312 e diventa un documento difendibile per la revisione del fornitore.
R: ASTM A312 specifica il molibdeno al 2,00–3,00% in peso per il grado 316L. Un certificato che mostra un Mo inferiore al 2,00% indica un grado di lega-inferiore o un calore 316 che è stato miscelato. Il nichel deve essere pari al 10,0–14,0% e il carbonio pari o inferiore allo 0,030% per il grado "L" a basso-carbonio.
R: Misura il diametro esterno, lo spessore della parete e la spaziatura tra i centri dell'interfaccia-a-su un campione di 10-pezzi di ogni lotto in entrata e confronta l'intervallo con un lotto di riferimento confermato-buono, non solo con il disegno. Un lotto sostituito generalmente si sposta a ±0,15 mm o più su interfacce lavorate a macchina, rispetto a ±0,05 mm su un processo controllato, e i gruppi di deriva si raggruppano in base alla data di produzione.
R: Cerca la certificazione di qualità della saldatura ISO 3834, che regola la qualificazione del saldatore e il controllo della procedura di saldatura, oltre alla gestione della qualità ISO 9001 con una politica di conservazione dei rapporti di prova dei materiali documentata. Per i collettori di raffreddamento a liquido, conferma l'ispezione delle perdite al 100% prima della spedizione a una pressione di prova definita con risultati registrati e chiedi se sul materiale in entrata è disponibile la verifica di terze parti SGS, TÜV o BV.
