Non lasciare che una curvatura impropria del tubo di raffreddamento a liquido 316 rovini la tua fluidodinamica
A Tubo di raffreddamento a liquido 316che lascia la piegatrice con una parete interna spiegazzata o una sezione trasversale ovale appiattita-non si annuncia. Viene spedito pulito, sta bene in una cassa e rivela il danno solo quando il circuito del refrigerante diventa caldo. Questa è la modalità di guasto che la maggior parte degli acquirenti non controlla mai - e inizia dalla curva 316 del tubo di raffreddamento a liquido.
Che brutto316 Tubo di raffreddamento a liquidoPiegarsi ti costa davvero
Una curva è il luogo in cui la fluidodinamica viene messa alla prova più duramente. Il liquido refrigerante che entra in una curva accelera sulla parete esterna e rallenta sulla parete interna. Quando la geometria della curvatura è sbagliata, il divario di velocità si trasforma in turbolenza, aria intrappolata e punti caldi che il tuo modello termico non aveva mai previsto.
Tre segni di guasto vengono visualizzati ripetutamente sul tubo di raffreddamento a liquido 316 piegato in modo errato:
- Rughe della parete interna-aumenta la rugosità locale e il flusso turbolento determina una caduta di pressione al di sopra del punto di progettazione per cui è stata dimensionata la pompa.
- Ovalità in curvariduce l'area di flusso effettiva, quindi la velocità del refrigerante sulla piastra fredda scende al di sotto della soglia necessaria per portare via il calore.
- Assottigliamento della parete sul raggio esternoda uno stiramento eccessivo- lascia una sezione più sottile rispetto al tratto rettilineo - il punto esatto in cui inizia la vaiolatura del cloruro nel refrigerante glicole.
Se qualcuno di questi ti suona familiare, questo è il problema che-il tubo di raffreddamento a liquido in 316 piegato con precisione è stato progettato per rimuovere alla fonte.
Perché316 Tubo di raffreddamento a liquidoLa piegatura è una decisione ingegneristica, non un compito di fabbricazione
Il materiale che hai scelto per il percorso rettilineo non è tutta la storia. Il molibdeno e la chimica a basso-carbonio del 316L resistono alla vaiolatura nel glicole contenente cloruro-, ma una curvatura che assottiglia la parete esterna o increspa la superficie interna vanifica localmente il vantaggio della lega. Le prestazioni fluide vivono o muoiono in corrispondenza della curva.
Ecco cosa distingue la piegatura controllata dalla piegatura ordinaria dei tubi per il servizio con refrigerante:
- Supporto mandrino all'interno del tubomantiene liscia la parete interna e mantiene l'ovalità lungo l'arco, in modo che il percorso del flusso rimanga rotondo dove la velocità raggiunge i picchi.
- Monitoraggio dello spessore-della parete lungo la curvaconferma che il raggio esterno non si assottiglia al di sotto del margine di pressione - verificato secondo i limiti dimensionali ASTM A312 sul tratto rettilineo, con la geometria della piega corrispondente allo stesso standard.
- Saldatura orbitale nel giunto dalla piega-al-raccordo, gestito secondo la norma ISO 3834, mantiene la consistenza della saldatura laddove una perdita farebbe crollare un intero rack.
Una differenza su cui vale la pena soffermarsi: una piccola ruga che puoi vedere è spesso la punta di un errore di contorno che non puoi vedere. Rugosità e ovalità degradano entrambe il trasferimento di calore prima che qualcosa fallisca visivamente. "Stiamo attualmente aggiornando i nostri rack di server AI e le perdite sono una delle nostre maggiori preoccupazioni", ha detto ai nostri ingegneri un responsabile dell'infrastruttura del data center. Una curva che mantiene la sua geometria è la prima linea di difesa.
Il costo reale di a316 Tubo di raffreddamento a liquidoPiegatura che non riesce dopo l'installazione
Considera come si accumulano i costi. Una curvatura rappresenta una piccola frazione del prezzo del tubo. La conseguenza di sbagliare non lo è.
Il fallimento non si scopre in panchina. Appare come una lenta deriva della pressione, una pozzanghera sotto un collettore o un giunto che trasuda dopo settimane di ciclo termico. A quel punto il sistema è installato, il rack è popolato e la soluzione implica svuotare il circuito, interrompere le connessioni e ri-qualificare l'assieme.
È qui che la coerenza dei batch decide il costo totale. Un fornitore le cui curve campione superano l'ispezione ma le cui curve di produzione variano in termini di diametro esterno, spessore delle pareti o raggio di curvatura impone una rilavorazione nella catena di montaggio. Come ha affermato un responsabile degli approvvigionamenti: "La preoccupazione più grande non è la qualità del campione, ma se ogni lotto può mantenere lo stesso standard".
Come China Super Tech controlla questo rischio su ogni tubo di raffreddamento a liquido 316:
- Verifica materiale in entrata- ogni colata 316L viene controllata dallo spettrometro rispetto al certificato di fabbrica prima che venga formato un singolo tubo.
- Controllo dimensionale tramite formatura e piegatura- diametro esterno, spessore della parete e geometria di piegatura vengono misurati rispetto alla tolleranza del disegno, non a occhio.
- Trattamento superficiale interno- la lucidatura, il decapaggio e la passivazione riducono la ruvidità interna a Ra inferiore o uguale a 0,4 μm, quindi la curvatura non diventa una trappola per particelle.
- Ispezione delle perdite al 100% prima della spedizione- ogni tubo piegato è sottoposto a test di pressione e tenuta, quindi un giunto che perde non raggiunge mai il tuo sito.
I registri dei materiali e delle ispezioni viaggiano con la spedizione, il che riduce i tempi di audit del fornitore su cui molti acquirenti rimangono bloccati. Un fornitore certificato ISO 9001 dovrebbe fornire sia il prodotto che la documentazione completa sulla qualità per dimostrarlo.
Come specificare a316 Tubo di raffreddamento a liquidoPiegalo in modo che mantenga la sua geometria
Non è necessario diventare uno specialista della piegatura dei tubi-. Devi specificare chiaramente quattro cose e confermare che il tuo fornitore può trattenerle.
| Specifica | Cosa controllare | Perché protegge il tuo circuito |
| Raggio di curvatura (CLR) | Raggio minimo della linea centrale per il tuo OD | Un raggio troppo stretto forza l'assottigliamento della parete sull'arco esterno |
| Ovalità in piega | Deviazione % massima dal round | Preserva l'area di flusso effettiva e la velocità del refrigerante |
| Spessore della parete dopo la piegatura | Muro di contenimento minimo sul raggio esterno | Mantiene il margine di pressione assunto dal progetto |
| Finitura della superficie interna | Valore Ra in curva | Previene la turbolenza e l'accumulo di particelle |
Mettili sul disegno. Un fornitore che può offrire un preventivo contro tutti e quattro è un partner di piegatura; chi cita solo il diametro esterno del tubo è un fornitore di tubi.

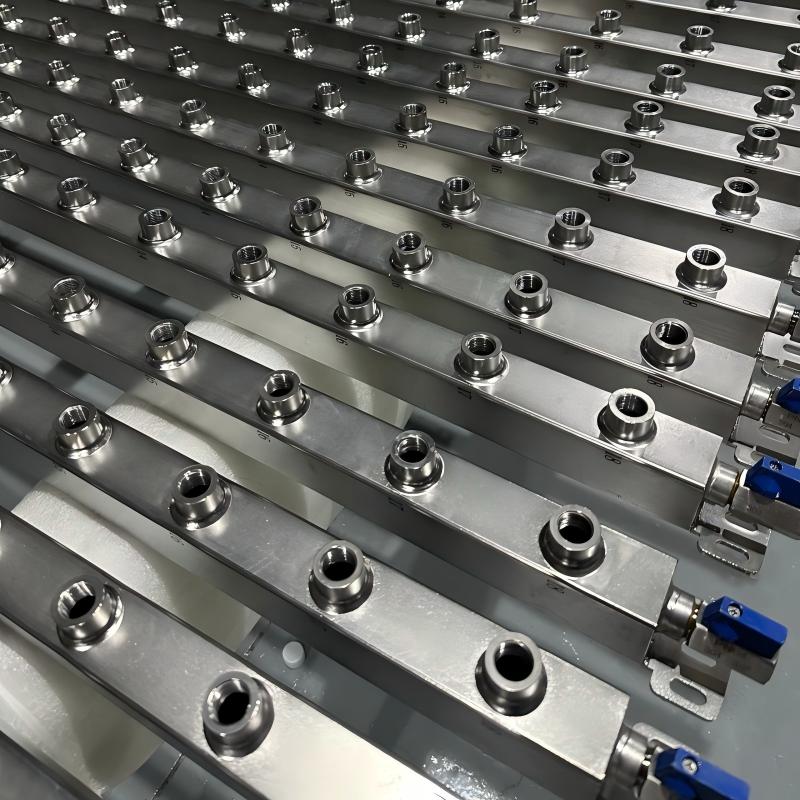

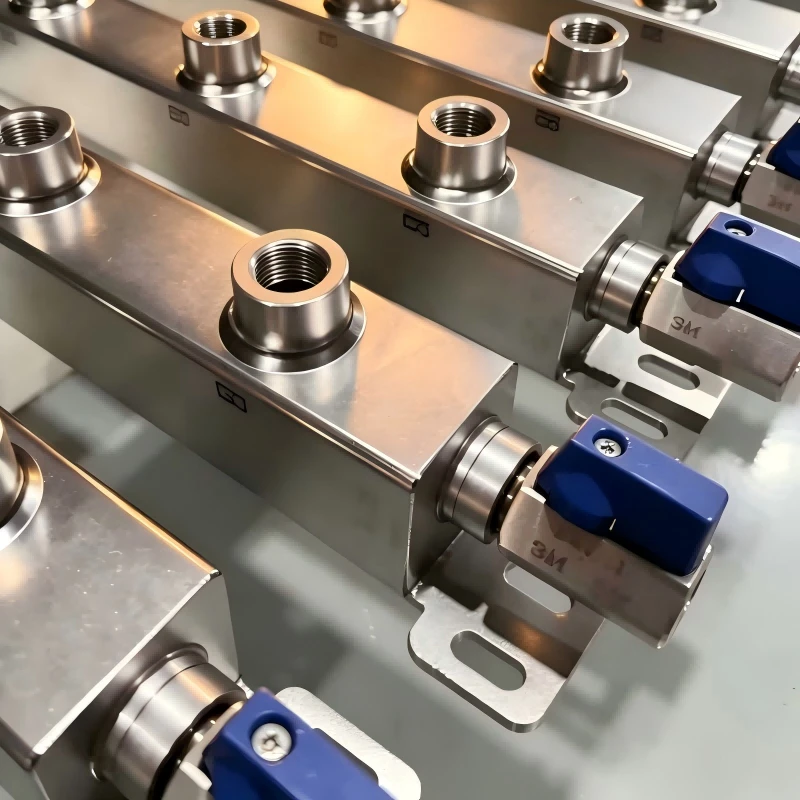

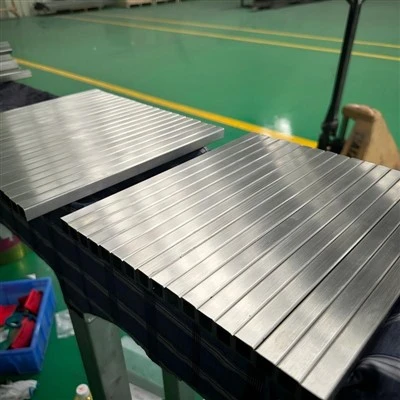

La nostra produzione supporta tubi di raffreddamento a liquido 316 personalizzati con sezioni quadrate da 10×10 mm a 80×80 mm, spessore della parete da 0,5–3,0 mm e lunghezze fino a 6000 mm, con tubi piegati e collettori costruiti su disegno. Con 12.000 tonnellate di capacità annua, un ordine di tubi piegati di grandi dimensioni-si inserisce in linee di produzione parallele senza spingere i tempi di consegna da 7 giorni a una coda di 21 giorni.
Scegliendo un316 Tubo di raffreddamento a liquidoFornitore di curve di cui ti puoi fidare
La qualità di piegatura è una questione di capacità-di produzione, non una questione di prezzo. Tre controlli separano i due.
Per prima cosa chiedi chi esegue la piegatura. La-formatura e piegatura interna sotto lo stesso tetto elimina il divario di coordinamento in cui un fornitore incolpa un piegatore esterno e nessuno possiede la geometria. China Super Tech esegue internamente l'ispezione dei materiali, la formatura, la piegatura, la saldatura, il trattamento della superficie e l'ispezione finale.
In secondo luogo, chiedere come viene verificata la qualità della saldatura e della piegatura. Piegatura e saldatura sono le due fasi del processo da cui hanno origine le perdite di liquido refrigerante. Gestione della saldatura ISO 3834 più ispezione delle perdite al 100% prima che la spedizione chiuda entrambi.
Terzo, chiedi la documentazione prima di chiedere il prezzo. Secondo la norma ISO 9001, i certificati dei materiali, i registri dimensionali e i risultati dei test di tenuta-sono risultati standard - non favoriti. Da oltre 11 anni e in 20+ paesi, i progetti che richiedono una traccia di controllo pulita sono di routine qui e un ingegnere tecnico risponde alle domande sui disegni entro 24 ore.
Passaggi pratici per prevenire un cedimento durante la piegatura nel tuo prossimo progetto
- Inserisci il raggio di curvatura, il limite di ovalità, lo spessore della parete mantenuta e la-superficie interna Ra sul disegno - tutti e quattro, non solo il diametro esterno.
- Richiedi campioni di piega con rapporti dimensionali prima di approvare una corsa completa.
- Conferma che il fornitore effettua piegature e saldature internamente-e ispeziona il controllo del processo di saldatura citato.
- Richiedi la registrazione dei test di tenuta-al 100% per ogni spedizione, non un rapporto di esempio.
- Abbinare il materiale al refrigerante - 316L per glicole e cloruro-circuiti dei cuscinetti; 304 per acqua pura e deionizzata.
Domande comuni sulle curve dei tubi di raffreddamento a liquido 316
D: Che cosa causa la curvatura del tubo di raffreddamento a liquido 316 ovale o spiegazzato?
R: La causa più frequente è un supporto interno insufficiente del mandrino durante la piegatura. Senza un mandrino che trattiene la parete interna, il tubo collassa verso l'asse neutro, producendo ovalizzazione e increspature della parete interna-. La piegatura controllata con il supporto del mandrino mantiene la sezione trasversale-rotonda e la superficie interna liscia attraverso l'arco, preservando l'area di flusso e la velocità del refrigerante sulla piastra fredda.
D: La piegatura indebolisce il tubo di raffreddamento a liquido 316?
R: La piegatura assottiglia la parete esterna e può-indurire il materiale localmente. Il rischio è gestibile quando il processo controlla lo spessore della parete mantenuto e mantiene la geometria della piegatura nel disegno. Verifica che il muro minimo mantenuto sul raggio esterno corrisponda al margine di pressione e conferma che la curvatura viene ispezionata secondo il disegno - i limiti del tratto rettilineo-sono regolati da ASTM A312 e la curvatura deve mantenere un'integrità equivalente.
D: Puoi piegare il tubo di raffreddamento a liquido 316 secondo il raggio e la lunghezza personalizzati?
R: Sì. Produciamo tubi e collettori curvati su disegno, supportando sezioni quadrate da 10×10 mm a 80×80 mm, spessore parete 0,5–3,0 mm e lunghezze fino a 6000 mm. Invia il tuo disegno con il raggio di curvatura e la geometria e il nostro team di ingegneri lo esaminerà prima della produzione, con una risposta entro 24 ore su domande tecniche.
D: Come si evitano le perdite nella saldatura dalla curva-al-raccordo?
R: La saldatura è controllata ai sensi della norma ISO 3834, utilizzando la tecnologia di saldatura orbitale per una penetrazione costante e ogni gruppo piegato viene sottoposto a un'ispezione delle perdite al 100% prima della spedizione. Questo chiude i due-punti di perdita a più alto rischio in un circuito di refrigerante - la curva e il giunto di saldatura - in modo che il difetto venga catturato sul nostro pavimento, non sul tuo rack.
D: Che finitura della superficie interna dovrebbe avere una curva con raffreddamento a liquido?
R: Per un raffreddamento di precisione, puntare a una rugosità della superficie interna pari a Ra inferiore o uguale a 0,4 μm. Una superficie di piegatura più liscia riduce l'accumulo di particelle e mantiene stabile la circolazione del refrigerante. Il nostro processo di lucidatura, decapaggio e passivazione raggiunge questa finitura, che conta di più sulla curva dove il flusso accelera ed è più probabile che la contaminazione si depositi.
Piega correttamente il tubo di raffreddamento a liquido 316 la prima volta
Una piega è un piccolo elemento pubblicitario. Una piega non riuscita è un ciclo esaurito, un assieme ri-qualificato e una sequenza temporale del progetto che non è possibile recuperare. Il divario tra questi due risultati è il controllo del processo che puoi verificare.
Inviaci il tuo disegno - raggio di curvatura, limite di ovalità, muro trattenuto e-superficie interna Ra - e un ingegnere di produzione lo esaminerà e risponderà entro 24 ore. Confermeremo la fattibilità, proporremo la geometria della curvatura e citeremo il tubo piegato di raffreddamento a liquido 316 secondo le vostre specifiche, con certificati dei materiali e registrazioni dei test di tenuta-inclusi.
Richiedi campioni di piega con report dimensionali. Testare la geometria prima di confermare l'ordine.
