Il progetto di un data center statunitense cerca un partner di produzione cinese per un pacchetto ripetibile di tubazioni di raffreddamento a liquido da 5 MW
Il progetto di un data center statunitense cerca un partner di produzione cinese per un pacchetto ripetibile di tubazioni di raffreddamento a liquido da 5 MW
Un’indagine reale su un progetto statunitense mostra come l’approvvigionamento di sistemi di raffreddamento con intelligenza artificiale per data center si stia spostando oltre i singoli tubi e raccordi verso gruppi di tubazioni di raffreddamento a liquido completi, fabbricati in fabbrica, testati e tracciabili.
Un vero team di progetto di un data center statunitense si è recentemente rivolto a China Super Tech per valutare se un fornitore cinese potesse supportare la produzione di gruppi di tubazioni standardizzate per il raffreddamento a liquido in acciaio inossidabile per un programma multisito a lungo termine.
Questa non è una richiesta solo per tubi standard in acciaio inossidabile. Il cliente è alla ricerca di un partner di produzione in grado di ricevere documenti tecnici approvati, fabbricare assemblaggi completi di tubazioni, completare ispezioni e test in fabbrica, identificare ogni componente, preparare la documentazione di qualità richiesta e imballare gli assemblaggi finiti per l'esportazione negli Stati Uniti.
L'obiettivo iniziale è ripetibilePacchetto tubazioni per raffreddamento a liquido da 5 MWche possono essere prodotti e verificati in fabbrica prima di essere spediti ai siti di progetto statunitensi per l'installazione.
"Potete fornire un tubo di raffreddamento a liquido 316L?"
È:"Potete trasformare i nostri documenti tecnici approvati in un pacchetto di tubazioni completo, testato, tracciabile e ripetibile?"
Perché i pacchetti di raffreddamento a liquido da 5 MW stanno diventando un problema di approvvigionamento
L’intelligenza artificiale e l’elaborazione ad alte prestazioni stanno spingendo le infrastrutture di alimentazione e raffreddamento dei data center verso implementazioni più ampie e più dense. Allo stesso tempo, gli operatori sono alla ricerca di modi per ridurre il lavoro di installazione sul campo e migliorare la prevedibilità della pianificazione.
Nel gennaio 2026, Vertiv ha annunciato le nuove configurazioni MegaMod HDX con capacità fino a 10 MW e supporto per densità di rack da 50 kW a oltre 100 kW per rack. La soluzione utilizza un'infrastruttura prefabbricata per accelerare l'implementazione di ambienti AI e HPC ad alta densità.
Nel maggio 2026, LiquidStack, una società di Trane Technologies, ha annunciato la disponibilità commerciale della sua piattaforma GigaModular CDU con capacità modulare scalabile fino a 14 MW. La piattaforma è progettata attorno a un'infrastruttura di raffreddamento modulare multi-MW e a un'implementazione più rapida.
Questi sviluppi indicano un cambiamento più ampio nella costruzione dei data center:una maggiore capacità di raffreddamento viene organizzata in sistemi modulari, ripetibili e preparati in fabbrica.
Caso reale di un cliente statunitense: cosa sta effettivamente cercando il team di progetto
Il team di progetto statunitense ha fornito requisiti dettagliati di qualificazione e approvvigionamento per gruppi di tubazioni di raffreddamento a liquido in acciaio inossidabile standardizzati.
Il partner tecnico del cliente rimarrà responsabile della progettazione complessiva del sistema di raffreddamento e degli standard di progettazione. Si prevede che il partner di produzione lavorerà sulla base della documentazione tecnica approvata e convertirà tali informazioni in assemblaggi di tubazioni pronti per la produzione.
Questa distinzione è importante. Al fornitore non viene chiesto di riprogettare il sistema di raffreddamento. Il fornitore deve invece dimostrare di poter produrre con precisione ciò che è già stato ingegnerizzato.
Il campo di applicazione va ben oltre i tubi in acciaio inossidabile
Secondo i requisiti attuali del progetto statunitense, la qualificazione del fornitore copre il seguente ambito di produzione:
Materiali
Tubazioni di raffreddamento in acciaio inossidabile 304L e 316L secondo i requisiti di progetto approvati.
Bobine di tubi
Bobine di tubi saldati prefabbricati prodotte direttamente da disegni approvati.
Intestazioni
Intestazioni di fornitura e restituzione progettate secondo il pacchetto tecnico approvato dal cliente.
Assemblee di filiale
Gruppi di tubazioni di derivazione e punti di connessione preparati per l'installazione in loco.
Valvole e strumentazione
Gruppi valvola e strumentazione integrati secondo la configurazione approvata.
Collettori e raccordi
Collettori di distribuzione, flange, raccordi e supporti come da progetto.
Collettori in acciaio inox per sistemi di distribuzione del raffreddamento a liquido.
La differenza tra un fornitore di tubi e un partner per l'assemblaggio di tubazioni
Per un programma di data center multisito, l'acquisto di singoli tubi è solo una parte del processo di approvvigionamento. Il problema più grande è se il fornitore riesce a mantenere la coerenza dimensionale, di saldatura, di test e di documentazione da un lotto di produzione a quello successivo.
| Requisito di approvvigionamento | Fornitore di tubi standard | Approccio super tecnologico cinese |
|---|---|---|
| Disegni tecnici approvati | Solitamente incentrato sul prodotto | Revisione e fabbricazione della produzione basata su disegni |
| Assemblaggi prefabbricati | Limitato | Tubi piegati, collettori e componenti di raffreddamento preassemblati |
| Controllo della saldatura | Dipende dal fornitore | Processi di saldatura controllati con procedure basate sulla norma ISO 3834 |
| Test di tenuta/pressione | Potrebbe richiedere accordi separati | Test integrati nel processo di qualità in base ai requisiti di progetto |
| Tracciabilità dei materiali | Dipende dai requisiti dell'ordine | La documentazione relativa ai materiali e alla produzione può essere organizzata per lotto/progetto |
| Consegna pronta per l'esportazione | Spedizione del prodotto | Identificazione, protezione e imballaggio per l'esportazione per la consegna del progetto |
Dai disegni approvati a un pacchetto di tubazioni testato in fabbrica
Per i requisiti del progetto statunitense, il processo di produzione può essere inteso come una catena controllata piuttosto che come un semplice acquisto di tubi.
Approvato
Documenti di ingegneria
Materiale e
Revisione della distinta base
Formatura e
Fabbricazione
Saldatura e
Assemblea
Ispezione e
Test
Identificazione e
Documenti di QA
Imballaggio per l'esportazione
e spedizione
Come China Super Tech soddisfa questo requisito del progetto
La gamma di prodotti di raffreddamento a liquido di China Super Tech è costruita attorno a tubi, collettori e componenti di raffreddamento a liquido personalizzati in acciaio inossidabile 304 e 316L. L'attuale gamma di prodotti è già orientata al raffreddamento dei data center, ai sistemi CDU e ad altre applicazioni di gestione termica.
Opzioni materiali 304/316L
La selezione del materiale in acciaio inossidabile può essere adattata alla chimica del refrigerante del cliente, ai requisiti di progettazione e alle specifiche dei materiali approvati.
Geometria del tubo personalizzata
A seconda dei requisiti del progetto, sono disponibili dimensioni di tubi quadrati da 10×10 mm a 80×80 mm, spessore della parete da 0,5–3,0 mm e lunghezze fino a 6000 mm.
Capacità di collettore e assemblaggio
Curve, collettori e componenti preassemblati di raffreddamento a liquido possono essere prodotti secondo disegni approvati.
Saldatura controllata
I processi di saldatura sono controllati secondo procedure documentate, con capacità di processo di saldatura relativa alla norma ISO 3834 disponibile per la qualificazione del progetto.
Controllo della superficie interna
I tubi e i collettori per il raffreddamento a liquido possono raggiungere una ruvidità della superficie interna fino a Ra inferiore o uguale a 0,4 μm dove specificato.
Capacità produttiva
China Super Tech riporta una capacità di produzione annua di acciaio inossidabile di 12.000 tonnellate, supportando sia programmi di sviluppo personalizzato che di fornitura a lungo termine.
Tubo di raffreddamento a liquido in acciaio inossidabile 316L per sistemi di circolazione del liquido di raffreddamento.
Ambito tecnico rilevante per il progetto statunitense
I seguenti parametri rappresentano l'attuale capacità del prodotto di raffreddamento a liquido disponibile da China Super Tech. I valori finali di un progetto dovrebbero sempre seguire i disegni, le specifiche e gli standard applicabili approvati dal cliente.
| Parametro | Capacità attuale |
|---|---|
| Materiale | Acciaio inossidabile 304/316L |
| Dimensioni del tubo quadrato | 10×10 mm – 80×80 mm |
| Spessore della parete | 0,5–3,0 mm |
| Lunghezza massima | Fino a 6000 mm |
| Rugosità superficiale interna | Ra Inferiore o uguale a 0,4 μm dove specificato |
| Saldatura | Processo di saldatura controllato; capacità di saldatura orbitale per gli assemblaggi applicabili |
| Assemblee | Tubi piegati, collettori e componenti preassemblati per il raffreddamento a liquido |
| Test di tenuta | Test di tenuta al 100% disponibili in base ai requisiti del prodotto/progetto |
| Trattamento superficiale | Pulitura, lucidatura, decapaggio e passivazione dove specificato |

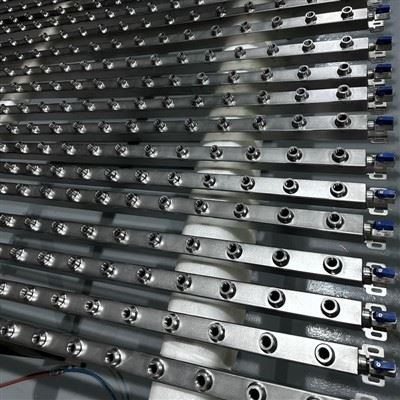

Gruppi collettori di raffreddamento a liquido preparati per applicazioni di raffreddamento di data center.
La tracciabilità è importante quando lo stesso pacco deve essere ripetuto su più siti
Uno dei punti più importanti nelle esigenze del cliente statunitense è la ripetibilità. Un fornitore può essere in grado di produrre un prototipo di successo, ma un programma di data center multisito richiede che lo stesso progetto approvato rimanga coerente attraverso cicli di produzione ripetuti.
Ciò significa che la tracciabilità non dovrebbe fermarsi al certificato del materiale. Il registro di produzione deve collegare il disegno tecnico con l'assemblaggio fisico e la relativa documentazione di ispezione.
Per questo motivo la richiesta del cliente di identificare i singoli componenti o di marcare laser non è semplicemente un requisito di etichettatura. Fa parte del sistema di controllo qualità e installazione del progetto.
L'ispezione e i test di fabbrica fanno parte del prodotto
Per un pacchetto di tubazioni prefabbricate per il raffreddamento a liquido, il valore della produzione in fabbrica non risiede solo nel fatto che i componenti sono realizzati fuori sede. Il vantaggio principale è che è possibile completare più controlli di qualità prima che gli assemblaggi raggiungano il sito del progetto.
- Verifica del materiale in entrata e controllo della qualità
- Controllo dimensionale
- Ispezione delle saldature in base ai requisiti del progetto
- Verifica della superficie interna dove specificato
- Test di tenuta
- Test idrostatici/di pressione secondo le specifiche di progetto approvate
- Pulizia, lavaggio o passivazione ove applicabile
- Certificati dei materiali e documentazione QA
- Identificazione e marcatura dei componenti
- Ispezione finale prima dell'imballaggio per l'esportazione
La pressione di prova, i metodi NDE, i criteri di accettazione e i requisiti di documentazione devono sempre seguire le specifiche di progetto approvate e gli standard tecnici applicabili. Il fornitore non deve sostituire i propri criteri di prova con i requisiti approvati del cliente.
Ciò che il cliente statunitense vuole costruire
L'obiettivo del cliente è quello di stabilire un modello di produzione ripetibile piuttosto che acquistare un lotto unico di tubi sfusi.
Perché la capacità di produzione è importante per un programma multi-sito
Un programma di data center a lungo termine crea una sfida di approvvigionamento diversa da un ordine personalizzato una tantum. Il fornitore necessita di una capacità produttiva sufficiente per supportare rilasci ripetuti mantenendo le stesse specifiche e requisiti di qualità approvati.
Tubazioni collettore di raffreddamento a liquido per data center per sistemi di raffreddamento ad alta densità.
Cosa devono confermare gli acquirenti prima di qualificare un fornitore di tubazioni di raffreddamento a liquido
L’indagine dei clienti statunitensi evidenzia anche una pratica lista di controllo per la qualificazione dei fornitori per futuri progetti di infrastrutture di raffreddamento a liquido.
1. Il fornitore può produrre direttamente da disegni approvati?
Il fornitore dovrebbe essere in grado di rivedere P&ID, disegni BIM/isometrici, distinte base, pianificazioni dei tubi e specifiche tecniche prima della produzione.
2. Il fornitore può fornire assemblaggi completi anziché tubi sfusi?
Confermare la capacità di bobine di tubi, collettori, diramazioni, collettori, raccordi, valvole e altri gruppi specificati.
3. Come viene controllata la qualità della saldatura?
Richiedere le procedure di saldatura, le qualifiche applicabili, i metodi di ispezione e le registrazioni richieste dal progetto.
4. Quali test vengono completati prima della spedizione?
Confermare il test di tenuta, il test di pressione, NDE e i criteri di accettazione in base alle specifiche di progetto approvate.
5. Ogni assemblaggio è riconducibile al materiale e al disegno?
I certificati dei materiali, i registri di produzione, i rapporti di ispezione e l'identificazione dei componenti dovrebbero formare una catena di tracciabilità connessa.
6. Il fornitore può supportare rilasci di produzione ripetuti?
Per i programmi multisito, la capacità di produzione e la coerenza tra lotti sono importanti quanto la capacità di prototipazione.
Tempi di consegna: perché l'approvazione del disegno dovrebbe venire prima di tutto
Per i gruppi di raffreddamento a liquido personalizzati, i tempi di produzione devono essere calcolati dall'approvazione del disegno anziché dalla prima e-mail di richiesta di offerta. La revisione tecnica, la conferma dei materiali, l'approvazione del prototipo e il rilascio della produzione influiscono tutti sul programma di consegna finale.
Cosa ci dice questo vero progetto statunitense sulla prossima fase dell'approvvigionamento di sistemi di raffreddamento a liquido
L'importanza di questa richiesta da parte di un cliente statunitense non è semplicemente il materiale richiesto o l'obiettivo di 5 MW. Mostra come l'approvvigionamento del raffreddamento a liquido dei data center stia diventando sempre più integrato con la fabbricazione industriale e la consegna dei progetti.
Il cliente dispone già di un partner tecnico e di una documentazione di progettazione definita. Ciò che serve dopo è un partner di produzione in grado di convertire tali documenti in assemblaggi fisici coerenti.
Per il fornitore, ciò significa la capacità di gestire molto più che i semplici tubi:il controllo dei materiali, la fabbricazione, la saldatura, l'assemblaggio, l'ispezione, il collaudo, l'identificazione, la documentazione e l'imballaggio per l'esportazione diventano tutti parte del prodotto finale.
Poiché i data center IA continuano a spostarsi verso capacità di raffreddamento più grandi e modelli di implementazione modulari, questo tipo di pacchetto di tubazioni basato in fabbrica diventerà probabilmente sempre più importante per i progetti in cui la velocità di installazione, la ripetibilità e il controllo di qualità sono importanti.
andare oltre la fornitura di singoli tubi in acciaio inossidabile e supportare i clienti che necessitano di componenti e assemblaggi completi di tubazioni per il raffreddamento a liquido realizzati sulla base di documenti tecnici approvati.
Soluzioni correlate per il raffreddamento a liquido
Tubazioni in acciaio inossidabile per la circolazione del refrigerante e la gestione termica. Tubo collettore di raffreddamento a liquido per data center
Collettori personalizzati per server AI e sistemi di raffreddamento CDU. Collettori di raffreddamento a liquido 316L
Collettori in acciaio inox e componenti di distribuzione del raffreddamento personalizzati.
Stai pianificando un pacchetto di tubazioni per il raffreddamento a liquido per un data center statunitense o globale?
Invia i tuoi P&ID, disegni BIM/isometrici, pianificazioni dei tubi, distinta base, specifiche tecniche e quantità previste a China Super Tech. Il nostro team di ingegneri può esaminare i requisiti del disegno e valutare la fattibilità della produzione dei vostri gruppi di tubazioni di raffreddamento a liquido in acciaio inossidabile.
Disegni tecnici e specifiche di progetto sono benvenuti per un esame preliminare.
Informazioni sul progetto:Questo articolo si basa su un reale requisito di progetto di un cliente statunitense ricevuto da China Super Tech. La cifra di 5 MW rappresenta l'obiettivo del cliente per un pacchetto di tubazioni ripetibile e non deve essere interpretato come un progetto completato o consegnato. I gradi dei materiali finali, le dimensioni, le procedure di saldatura, i metodi di ispezione, i test di pressione e i requisiti di documentazione rimangono soggetti ai documenti tecnici e alle specifiche di progetto approvati dal cliente.
